Como parte de nuestro Hobby encontramos que a los radioaficionados y más específicamente a los diexistas les encanta hacer mapas para usar en el shack de radio. Como estudiante de Geografía que soy en la Universidad comprenderán que una de mis grandes pasiones son los mapas. Hace algunos años creé 2 versiones de una multimedia para radioaficionados incluso en español y Esperanto, con muchos mapas que se llama
RADIOAMATORA MAPARO.exe quizás lo encuentren por ahí. Pero en estos tiempos y con más acceso a internet podemos encontrar mucho directamente.
Encontramos mapas de muchos tipos y con diferentes funciones:- Mapa DXCC (mapamundi DXCC)
- Mapa de Línea Gris
- Mapa de zona horaria
- Mapa de zonas CQ
- Mapa de zonas ITU
- Mapa WAC
- Mapa WAS
- Mapa Antípoda
- Mapspots (QSO´s en tiempo real)
- MUF mapa
- GIRD mapo (locator map)
- Mapa Satelital
- Mapa Azimutal
- Beacon map
- County map
- IOTA map
- Mapa con los QSO
- ...
Intentaré describirlos todos muy rápidamente.
Hay muchos sitios en la red para mí los mejores y más completos en los que hay de todo son:
http://www4.plala.or.jp/nomrax/ http://www.hamatlas.eu https://www.dxmaps.com/ Si alguien conoce algún otro que lo agregue.
Mapa DXCC (mapamundi DXCC)Quizás el más conocido, mapa mundial con prefijos de radioaficionados.
http://lu6am.blogspot.com/2008/02/mapa-mundi.htmlPor regiones
http://www.hamatlas.eu/Mapy/Regiony/Strona/Regiony.htmMapa de Línea GrisMapas en vivo de línea gris (donde es de noche o de día)
https://www.dxfuncluster.com/grayline/https://www.qrzcq.com/page/greylineMapa de zona horariaMapas de zona horaria, generalmente UTC (está en desuso el GMT)
https://www.worldtimezone.com/http://www.hamatlas.eu/Mapy/Rozmaite/Time.gifhttps://afines.com/cambio_horario_verano_invierno/horario_mundial/Mapa de zonas CQMapas de zonas CQ (diploma WAZ) 40 zonas en total, nosotros estamos en la 8.
http://www.cq-amateur-radio.com/cq_awards/cq_waz_awards/cq_waz_map_small.jpghttp://www.hamatlas.eu/waz/Strefy_mapy/World_8.jpghttp://www.hamatlas.eu/waz/Strefy_mapy/central_america_8.jpgMapa de zonas ITUMapas de zonas ITU, 90 zonas en total, nosotros estamos en la 11.
http://www4.plala.or.jp/nomrax/ITU/index.htmlhttp://www.itu.hamatlas.eu/Obrysowane/11.jpghttp://www.itu.hamatlas.eu/Obrysowane/Ca11.jpgMapa WACMapa que muestra las zonas WAC (los continentes) según el diploma son válidos 6 (AF, AS, EU, NA, OC y SA)
http://www4.plala.or.jp/nomrax/WAC.htmMapa WASBueno el diploma WAS (todos los estados de Estados Unidos) es bastante conocido. Los hay similares para casi todos los países (Japón- AJD, Suiza-H26, Brasil-WABRA, Argentina-TRA, Chile-WACE…).
http://www.newsvhf.com/was.gifhttp://www.arrl.org/files/file/Awards%20Application%20Forms/WASmap_Color.pdfhttp://www.arrl.org/files/file/call_district_map.JPGhttp://www.w9dup.org/was_map.htmlEl programa BBloger.ee genera un mapa muy bueno de todos los estados trabajados o confirmados en nuestro log, es uno de los que más me gusta.
También hay el programa QuickWAS.exe genera un mapa pero hay que introducir los QSO´s de forma manual.
http://aa4m.com/quickwas/Mapa AntípodaEste muestra que es lo que queda más lejos de un ponto específico, para nosotros es la Zona 29.
http://www.antipodr.com/Mapspots (QSO´s en tiempo real)Este muestra los QSO´s en tiempo real, como un cluster pero sobre un mapa.
https://www.dxfuncluster.com/mapspots.phphttp://robot.hrdlog.net/map.aspxHay uno muy bueno también del proyecto WSPR.
http://wsprnet.org/drupal/wsprnet/map
Mapa MUFEste mapa muestra la máxima frecuencia utilizable (MUF, Maximum Usable Frequency) por zonas, es muy útil para tener una idea de la propagación.
http://www.spacew.com/www/realtime.phphttp://af7ti.com/GIRD mapo (locator map)Este muestra los gird locator del mundo entero, en Cuba tenemos EL, FL y FK.
http://www4.plala.or.jp/nomrax/GL/index.htmlhttp://www4.plala.or.jp/nomrax/GL/fullsize.htmhttps://www.qsl.net/ve2pij/world.gifhttps://www.qsl.net/ve2pij/cuba.gif (el mapa de Cuba)
Pueden generar un mapa con los gird trabajados a partir de un ADIF en
http://www.qsomap.org/qsomapgrid.phpMapa SatelitalEstos son muy conocidos, por ejemplo gogole maps o
https://www.bing.com (utilizado por Facebook). En el caso de googlemaps algunos programas de radioaficionados crean un archivo KMZ que se carga en googlemaps y genera pines en todos los lugares que hemos contactado, esta opción crea unos mapas muy profesionales.
https://www.google.com/maps/Hasta ahora yo utilizo SH5 genial para estadísticas y crea un archivo KMZ pero como no lo tengo registrado solo carga 500 QSO. Otra opción es hacerlo en:
http://www.qsomap.org/Aunque hay que cargar los QSO en ADIF de 400 en 400.
Mapa AzimutalQuizás el que más me gusta a mí y uno de los más usuales en los shack, estos muestran las distancias desde un punto central (generalmente el QTH del radioaficionado) hasta diferentes partes del mundo. Se pueden crear de diferentes tamaños y distancias. Los más interesantes para mí son estos (creen su propio mapa):
https://ns6t.net/azimuth/azimuth.htmlhttp://www.wm7d.net/az_proj/az_html/azproj_form_short.shtmlhttp://ok2pbq.atesystem.cz/prog/ar_map.phpBeacon mapEste es similar al WSPRspot map, muestra donde están ubicados los beacon (balizas).
esta es una imagen generada por el programa dxatlas:
http://www.dxatlas.com/faros/Este crea un mapa azimutal con las distancias y grados a los que se encuentran las balizas
http://ncdxf.org/beacon/AzMap/index.htmlEste es un programa diferente al NCDXF pero para mi es incluso mejor
http://www.reversebeacon.net/County mapMapa de countys generalmente utilizado para Estados Unidos y Canadá (tienen 3077 countys), en Cuba tenemos el equivalente a los municipios FRC. Estoy trabajando en un mapa que los reúna a todos pero los pueden encontrar en la web de la FRC.
http://countyhunter.com/counties1.htmIOTA mapMapas IOTA, en total el programa de la RSGB en este momento tiene aproximadamente 1200 grupos de islas en el programa. Nosotros somos NA-015 (además de otros grupos).
https://www.iotamaps.org/Este es más bien una lista de IOTAs pero da distancias y otros datos.

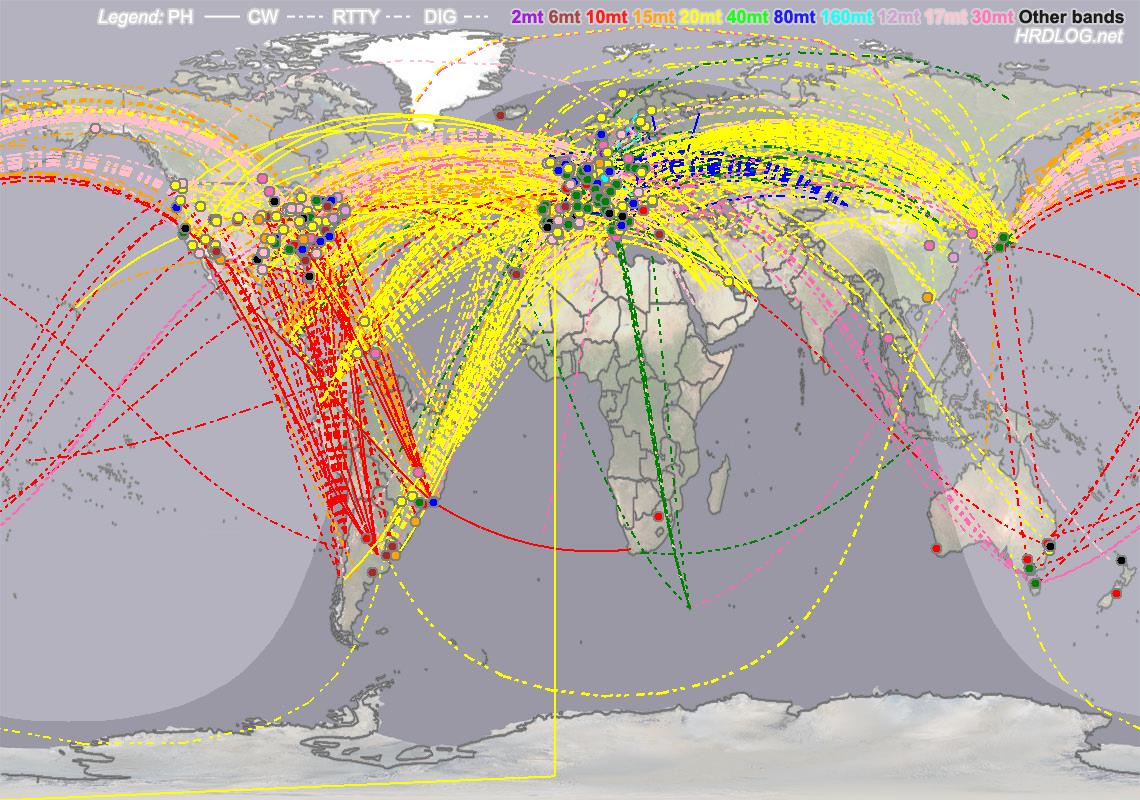

http://www.mapability.com/ei8ic/iota/iota.phpMapa con los QSOEste es un tipo de mapa que genera una web con todos tus contactos y los plotea sobre un mapa, para mi el mejor y que genera mapas excelentes es hrdlog.net. Tienen que registrarse y subir el log en ADIF lo cual da infinidad de opciones una de ellas es generar el Mapa o un iframe para QRZ que se actualiza automáticamente y es muy popular.
http://www.hrdlog.net/Mi mapa (cambiando el indicativo al final puede ver el de otros radioaficionados)
http://www.hrdlog.net/Map2.aspx?user=CM2MMTdoso mis mapas los pueden consultar en:
https://radioamatoro.blogspot.com/p/qth-kaj-mapoj.htmlJavi/CO2MM
